機械零部件
當前位置：福建龍溪軸承（集團）股份有限公司?-?龍軸產業?-?機械零部件?-?關節軸承?-?球頭桿端關節軸承

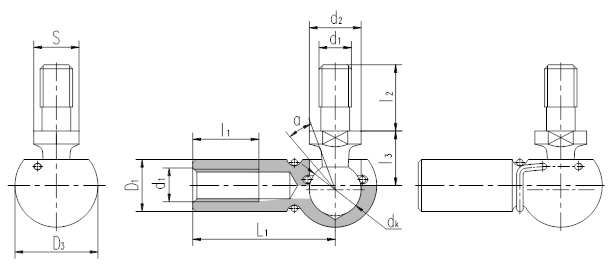

SQG...

產品編號：SQG… 5～14

滑動磨擦副：鋼/鋼

產品特點：彎桿型球頭桿端關節軸承球頭座和球頭桿的材料均為碳鋼。

使用溫度范圍：－50℃～＋150℃

　　

　　

??

軸 承

型 號

Bearing

number

外 形 尺 寸

Dimensions                               mm

額定靜載荷

Static load ratings

kN

重 量

Weight

≈kg

d1

d2



dk



l1



l2

l3



S

L1

D1



D3



α?

≈

SQG5

M5

8

8

10.2

10.2

9

7

22

8

12.8

10

2.2

0.015

SQG6

M6

10

10

11.5

12.5

11

8

25

10

14.8

15

3.5

0.025

SQG8

M8

13

13

14

16.5

13

11

30

13

19.3

15

6.6

0.053

SQG10

M10

16

16

15.5

20

16

13

35

16

24

15

10

0.104

SQG12

M12

16

16

15.5

20

16

13

35

16

24

15

16

0.104

SQG14

M14×1.5

19

19

21.5

28

20

16

45

22

30

15

19

0.221

SQG14/B5

M14×2

19

19

21.5

28

20

16

45

22

30

15

26

0.221

　　

球頭座桿螺紋也可為左旋，若是左旋，軸承型號和螺紋標記需加“L”和“左”，例如：SQGL5  M5左-6H。

SQZ...-RS
